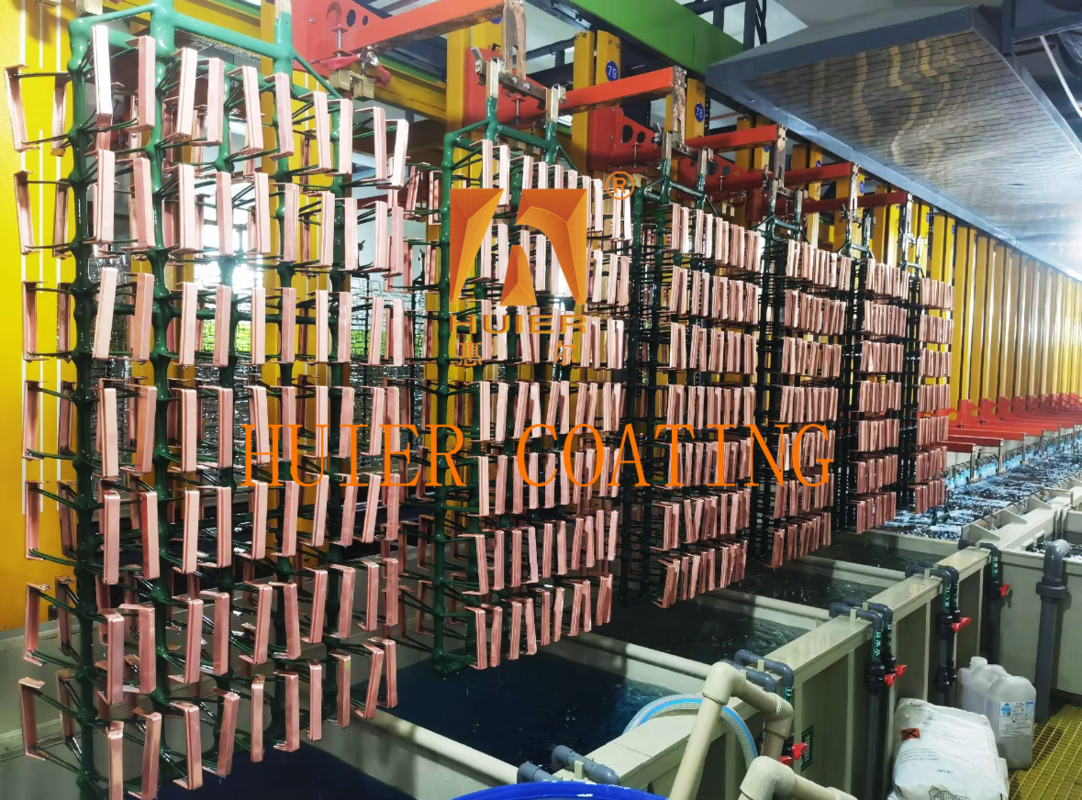

ABSワークピース電気めっき生産ライン、インテリジェント制御付き

設備の説明:

I. プロセスの流れ
1処理前段階
ABS パーツは次の順序で完成する.
1 超音波脱脂 → 2 化学粗化 → 3 中和 → 4 活性化 → 5 化学銅/ニッケル塗装.

2電気塗装段階
多層金属堆積:酸銅塗装 (10-20μm) →半明るいニッケル (5-15μm) →装飾用クロム塗装 (0.1-0.3μm);
処理後:水洗浄 → 消化 → 熱気乾燥,コーティング厚さの偏差は ≤ 5%
2. テクニカルパラメータ
作業効率: 1 ラインあたり 500~2000 枚の日用生産能力 (作業部品の大きさとコーティング厚さによって)
電流密度:化学塗装段階では0.5-2A/dm2,電圧塗装段階では1-5A/dm2
温度制御精度:塗装溶液の温度 ±1°C,乾燥温度 80~120°C (PIDアルゴリズム制御)
適用可能な基板:ABS,PC/ABS合金などのエンジニアリングプラスチック.

3設備の設計の特徴
モジュール式レイアウト: ステーションの拡張とプラチングタイプの切り替えをサポートする (模倣金,マットニッケルなど);
低エネルギー消費設計: パルス直流電源を採用し,従来の直流電源と比較して20%~30%のエネルギー削減を図る.
環境保護の統合:酸霧収集塔 (浄化効率 ≥95%) と廃水再利用システム
インテリジェント制御:PLC+HMI統合,プロセスパラメータ (時間,温度,電流) のリアルタイムモニタリングとデータ追跡をサポートする.
自動で生産報告とアラームログを作成します

4適用可能なシナリオ
産業:自動車内部の部品 (ドアハンドル,看板),浴室用品,家電のボタン,電子箱など
コーティングタイプ:高光輝くクロム (装飾用),マットニッケル (耐磨性),機能型合金コーティング (耐腐蝕性)

主な構造と構成要素:

1予備処理システム
1超音波浄化タンクは,ABSプラスチック表面の油や汚れを5μmの浄化精度で除去するために使用されます.
2化学的な粗末化タンクでは,クロム酸溶液を使用してABS表面を腐食し,コーティングの粘着力を高めるマイクロポーラス構造を形成します.
3アクティベーションタンクは,パラディウム塩または銀のアンモニア溶液を通して表面を触媒化し,活性金属層を生成し,その後の電圧塗装のための反応サイトを提供します.

2電気塗装タンクシステム
1. 多層塗装タンクグループは,順番に銅塗装,ニッケル塗装,クロム塗装タンクで構成されています.タンクのボディは酸性耐性PP材料でできています.高温 (≤70°C) と腐食性液体に耐える.
2懸垂アンードチタンバスケットは金属粒子 (銅球やニッケルブロックなど) を積んでおり,電流の均等な分布を確保するためにドットマトリックス電極配置を備えています.
3循環フィルタリングシステム 5μmフィルタ付き磁気ポンプで,塗装溶液の清潔さを維持し,不純物の干渉を減らす.

3輸送・上げシステム
1ゲントリークレーンと円形軌道をPLC制御によって正確に移動させることができる (位置付け誤差 ≤ 1mm),拍数時間は調節可能 (1-5分/駅).
2自動ロックチャックまたは磁気クランプは,作業部位を固定し,複雑な部品 (自動車標識など) の均一なコーティングを確保するために360°回転をサポートします.

4制御システム
1PLC+HMI 統合されたタッチスクリーンは,プロセスパラメータ (温度,電流密度,時間) を設定し,塗装溶液のpH値とイオン濃度をリアルタイムで監視します.
2温度制御モジュールのPIDアルゴリズムは,電気暖房管または蒸気暖房で,塗装溶液の温度 (精度±1°C) を制御します.

5補助システム
1排水・換気システムは酸/アルカリの廃水を分類し放出し,酸霧収集塔の浄化効率は≥95%です.
2安全保護装置 衝突防止センサー,緊急停止ボタン,漏洩防止装置の安定した動作を確保する. 主要なパラメータと設計特徴
適用可能な基板:ABS,PC/ABS合金,その他の工学用プラスチック,コーティング厚さの偏差 ≤5%
モジュール式設計: 塗装タイプの切り替え (ニッケル・クロム塗装,偽金塗装など) と生産ラインの拡張をサポートする.
環境保護: 下水再利用システムと低エネルギー消費設計 (エネルギー節約20%~30%).

特徴:

1高いコストパフォーマンス:顧客の製品ポジショニングと開発戦略に基づいて,経済的な手頃な価格を基礎として,私たちは最高のコストパフォーマンスを達成します.
2高度な自動化された工業機器とともに,設備の先進的で細心の設計コンセプトは,現代的で先進的な企業のイメージを展示しています.
3生産能力が高く,現在の生産要件を満たし,将来の生産増加と品質向上のニーズを考慮して開発の余地があります.
4. 品質の遵守はISO900品質管理システムに厳格に準拠しており,設備の設置のあらゆる細部が厳格に管理されています.
