コーティング生産ライン – 高効率・省エネ型電着塗装オーブン

製品詳細

支払いと送料の条件

お問い合わせ

製品詳細

製品説明

ハイライト:
                                                高効率電着塗装オーブン, 省エネ型コーティング生産ライン, 保証付き電着塗装設備

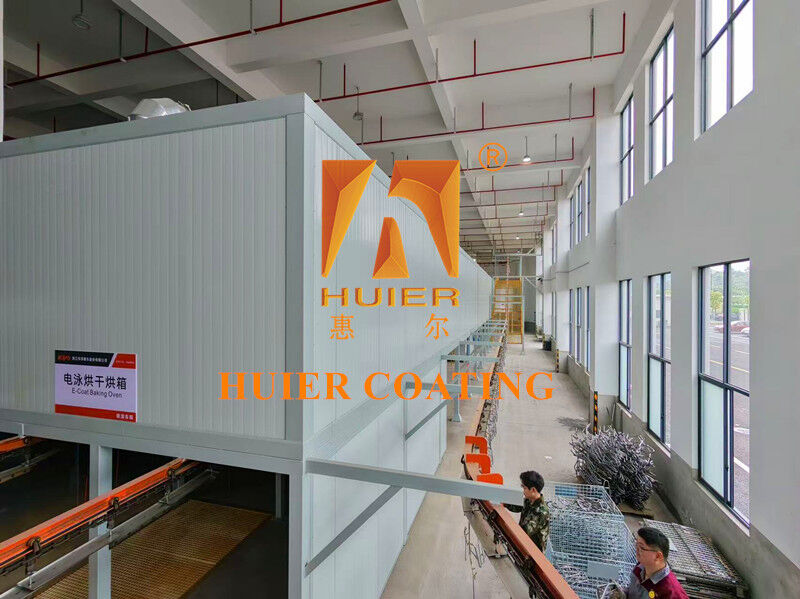

コーティング生産ライン – 高効率・省エネ型電着塗装オーブン

コーティング生産ライン – 高効率・省エネ型電気泳動オーブン

金属ワークピース上の電気泳動塗膜の高温乾燥・硬化のために設計された先進的な工業用オーブンシステム。精密な温度制御とエネルギー効率の高い運転により、優れた表面保護を実現します。

機器の目的と操作

この特殊オーブンは、電気泳動後の金属ワークピース上の塗膜の高温乾燥・硬化を行います。熱風循環と精密な温度制御を利用し、電気泳動塗膜の完全な架橋と硬化を保証し、優れた表面保護品質を実現します。

作動原理

乾燥温度、熱風循環速度、硬化時間、排気熱回収などのパラメータは、PLCまたは産業用コンピュータによって制御されます。ワークピースは、予熱/昇温、等温硬化、冷却、排ガス浄化を含むプリセットプログラムに従って多段階処理を受けます。

プロセスフロー

電気泳動後、ワークピースがオーブンに入る
予熱/昇温ゾーン
高温等温硬化ゾーン
熱風循環/排気熱回収
強制空冷ゾーン
アンロード

主要コンポーネントとシステム

システム	コンポーネントと機能
加熱・温度制御	天然ガスバーナー熱交換器 / 遠赤外線電気ヒーターチューブ / 熱風循環熱交換システム; PID温度制御精度 ±2℃; 高温耐性PT100/K型熱電対センサー + インテリジェントマルチチャンネル温度コントローラー
インテリジェント制御システム	精密な加熱曲線制御のためのPLC (S7-1200) + タッチスクリーンHMI; オーブン温度センサー、空気圧トランスミッター、過熱アラーム、ガス漏れセンサー; レシピ保存、障害アラーム、エネルギー消費レポートをサポート
補助システム	高温排気ファン + RTO/TNO廃ガス焼却・熱回収（活性炭または触媒燃焼オプション）; 防爆ドア、緊急停止ボタン、断熱プラットフォーム、防水/防塵電気キャビネット

主な利点

自動化: コンベアラインと完全に統合されており、手動介入は不要です。連続的な高温乾燥生産をサポートします。
高精度: 温度均一性 ±2.5℃により、電気泳動塗膜の一貫した硬化を保証します。
エネルギー効率と環境保護: 排熱回収システムと排気焼却（TNO/RTO）技術により、天然ガス/電力消費を大幅に削減し、排出物を最小限に抑えます。

応用分野

自動車製造、家電ハードウェア、建設機械、電子部品、および高耐食性電気泳動コーティング硬化を必要とするその他の産業。

追加の付加価値機能

高いコストパフォーマンス: テーラーメイド設計は、高効率の排熱回収によりコスト効率を優先し、運用コストを大幅に削減します。
先進的な機器設計: 精密なエアカーテン熱封じ込め技術と高度に自動化された工業用加熱システムは、現代の企業基準を反映しています。
高い適応性: 現在の生産能力を満たし、将来の生産量と品質基準の成長に対応します。
品質コンプライアンス: ISO9001品質マネジメントシステムへの厳格な準拠。炉の断熱、熱橋の防止、気流のバランス、およびシーリングの完全性を含む設置の詳細に対する厳格な管理。
