粉末塗装ラインのための高効率の強制冷却システム

製品詳細

支払いと送料の条件

お問い合わせ

製品詳細

製品説明

ハイライト:
                                                粉体塗装用強制空冷システム、自動粉体塗装ライン冷却、高効率粉体塗装冷却システム, automatic powder coating line cooling, high-efficiency powder coating cooling system

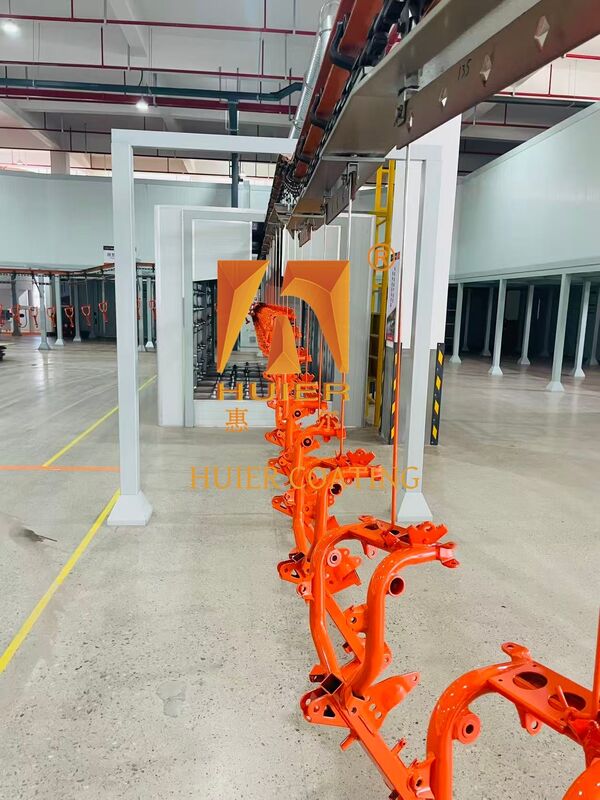

粉末塗装ラインのための高効率の強制冷却システム

この高効率の強制冷却システムは,高温の粉末固化後に金属作業部位の自動的な急速冷却のために設計されています.作業部品は200°Cに近づく温度から短距離で40〜50°C (触れない脱出温度) まで迅速に冷却されますオンラインで品質検査,ラベル付け,包装/卸荷を容易にする.

作業原理

高功率爆発防止型遠心風扇は,工場の外から冷たい新鮮な空気を吸い込む.精巧に設計された空気管と高圧ユニバーサルノズル/空気ナイフを通って空気を送る圧冷室を通過する高温の工件を強く掃く高速の冷たい空気流が作られる.熱は,強烈なコンベクト熱交換によって作業部件表面から運ばれ熱した空気は,排気システムによって,部屋の上部から迅速に抽出され,外に出る (または廃棄熱回収モジュールに導かれる).

主要な利点

オートマチック・インターロック:プロセス全体がコンベアチェーンとオーブンの出口周波数ドライブと結びついているため,手動的な介入を必要とせず,24/7連続した高強度冷却をサポートしています.
優れた清潔さ冷却空気が厳格な防塵フィルタリングを受け,完全に凝縮される前にワークピースコーティングにアドソープされるワークショップの塵を完全に防止し,高級の外観品質を確保します.
線長を短縮する:冷却効率は,従来の自然冷却よりも数倍高く,コンベアホンディング距離がオーブンの出口と卸荷エリアの間を大幅に短縮します.価値ある工場の床面積を節約する.
エネルギー効率と廃棄熱の利用制御可能な空気流設計により,熱を予処理タンクやオーブンの入気カーテンに再導する廃棄熱交換装置が追加できます.コートライン全体のエネルギー消費を削減する.
適用分野:自動車製造,家電のハードウェア,建設機械,金属家具,フィットネス機器高温固化後に迅速冷却を要するすべての自動化コーティング生産ライン.

プロセスの流れ

High-Temperature Curing Oven Outlet → Forced Cooling Chamber Inlet Air Curtain (heat seal) → Counterflow High-Pressure Air Knife Quench Cooling → Uniform-Flow High-Volume Circulation Cooling → Outlet Anti-Spill Air Curtain → Online Quality Inspection → Unloading & Packaging

主な構造と構成要素

1強制冷却室の体と空気カーテン熱密封構造

強制冷却密閉室体:外壁は,高温耐性のステンレス鋼の二層層または色塗装された鋼パネルで作られ,高密度で炎阻害性のある音絶壁岩毛で満たされています.この設計は,内部高圧扇風機からの騒音を効果的に抑制しながら,外部からの塵の侵入を防ぐ.
入口/出口空気カーテン装置:高功率空気カーテン機が両端に設置され,高密度の空気流出障壁が作られる.入口カーテンは熱気がオーブンから逃れることを防ぐ.出口カーテンは,冷たい空気が塗料粉をワークショップに戻すことを防ぐ..

2空気浄化・過濾システム

多段階無塵フィルター:"プライマリパネルフィルター + 中程度の効率のバッグフィルター"の組み合わせにより,まだ完全に冷却されていない家具/フレームコーティングに接触する空気は100%純粋で粒子がありません.表面の滑らかさと満度を保ち.
差圧監視装置:微微差圧力センサーを装備し, 防塵の蓄積抵抗が設定された限界を超えると, 主制御画面で自動でフィルター交換のプロンプトを起動する.

3強制冷却空気供給と高圧消耗システム

高容量空気供給装置:高効率で低騒音で爆発防止モーターを備えた重型遠心風扇は充実した安定した静的圧力と空気流を提供します
ユニバーサルな調節可能なノズル/特殊な空気ナイフ:両側と工品の下にある高圧アルミ風扇ノズルは,異なるサイズや不規則な形状の空気流の方向を調整できます.冷却死区がないことを保証する.

4排気ガスと廃棄熱回収補助システム

高温排気扇風機:熱気が蓄積する強制冷却室の上部に置かれ,熱交換熱気を強制的に抽出する.
省エネ熱交換器 (オプション):空気対空気熱交換機は,高温の排気ガスからエネルギーを抽出し,予備処理浴溶液またはオーブンの入口空気を予熱し,二次エネルギー利用を達成する.

5電気制御システム

インテリジェント中央制御ユニット:PLC (例えば,シエメンS7-1200シリーズ) は,ライン全体ですべての扇風機をスマートに制御するための変数周波数ドライブと組み合わせます.
接触しない温度センサー:強制冷却室の出口に設置された赤外線温度計は,出力された作業部件の表面温度をリアルタイムでモニタリングします.
アダプティブパラメータ管理:主制御システムは,赤外線温度フィードバックとコンベヤー速度に基づいてファン周波数を自動的に調整する (例えば,作業部品の温度があまりにも高い場合,ファン速度を自動的に増加させる).恒常な卸荷温度を確保し,温度動向レポートを作成する.

主要な特徴

費用対効果:顧客の製品配置と開発戦略に基づいてラインの自然冷却期間を短縮することで工場のレンタルコストが削減されます最適なコストパフォーマンスが達成される.
先端機器:高度な自動化された工業機器を組み込み粉のない袋型細細濾法線上赤外線温度測定デジタルファン周波数制御現代の先進企業のプロフィールを示しています
高度な適応性冷却空気の流量,空気のナイフのノズルの角度,変頻駆動ロジックは,現在の生産要件を満たすために柔軟に調整できます.設計は,生産量と品質の向上の可能性を考慮し,将来の開発のための空間も留保しています.
品質保証ISO 9001 品質管理システムに厳格に準拠します. 設備の設置全体のすべての詳細 (空気管の気密度,室内の隔音,厳格に制御されています..
