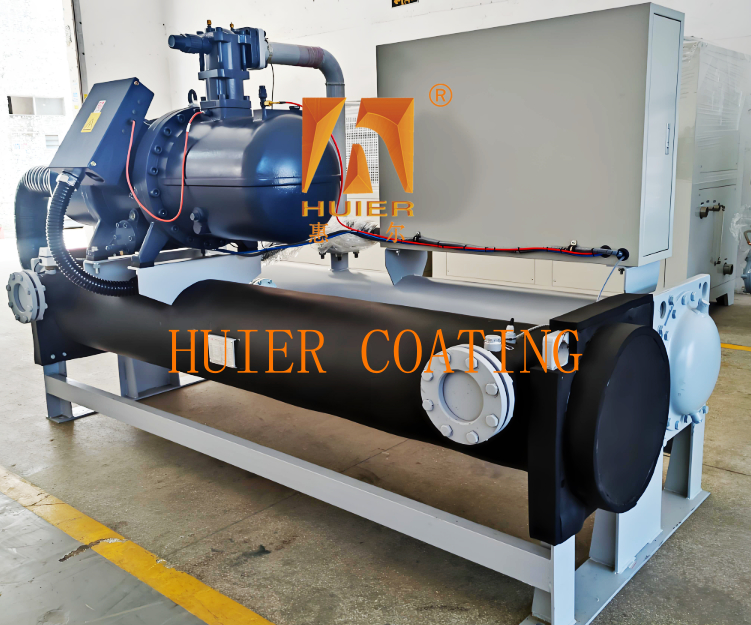

環境に優しい冷媒オプションを備えた水冷チラー アクセサリー

設備の説明:

1設備の概要

水冷却式冷却機は,冷却水循環を利用して熱を散らす産業用冷却機器である.冷却液の循環を制御するコンプレッサーを使用して 通常温度の水を冷却し 冷却水を処理します温室温室冷却装置は水冷却冷却コンデンサを使用し,熱を散布するために冷却塔を必要とします.中央空調システムなどの高負荷シナリオに適しています精密製造と化学冷却

2. テクニカルパラメータ

3操作プロセス

冷却サイクル:圧縮機は冷却剤を圧縮する →冷却機は冷却剤を液化する →膨張バルブがスロットル →蒸発器は熱を吸収する →循環する.
2. 水循環結合:冷却水と冷却水は同期的に流れ,冷却塔を通して熱が大気中に放出されます.

4. 設置とメンテナンス
設置要件 冷却塔とユニットの垂直高さの差は≤5mであり,パイプラインは凝縮防止のために隔離する必要があります.
冷却水システムは,汚染物質がコンデンサに入ることを防ぐフィルター装置を装備する必要があります.
保守点 コンデンサー/蒸発器: 熱交換効率を確保するために毎年化学浄化と脱垢.
潤滑油: 油の質をチェックし 4000 時間ごとに交換します
電子制御システム: センサーの精度と保護装置の感度を定期的にチェックします.

5応用分野
中央空調: 商業用建物,病院,ホテル の 温度 制御.
工業冷却:注射型材の冷却とレーザー機器の温度制御 化学および製薬産業:原子炉温度制御と低温貯蔵

主な構造と構成要素:

1冷蔵庫のコア部品

1圧縮機

機能:低温および低圧のガス冷却剤を高温および高圧ガスに圧縮して冷却サイクルを動かす.

タイプ: スクロールコンプレッサー: スクロール回転によって冷却剤を圧縮し,中型および大型ユニットに適しています.

遠心圧縮機:遠心力を発生させるため,プロペラーの高速回転を使用し,高効率で高出力シナリオに適しています.

2. コンデンサー

構造:水冷蔵型シェル・チューブ式熱交換機,高温・高圧冷却剤は冷却水と熱を交換し,液体に凝縮します.

冷却方法:冷却水は冷却塔を通って循環して熱を散らすか,自然水源と直接熱を交換する.

3蒸発器

機能:液体冷却剤は冷却された水の熱を吸収し,蒸発してガスを冷却する.

タイプ: シェルとチューブ蒸発器:冷却剤はチューブ内に蒸発し,冷却水はチューブの外に流れます.

水タンクコイルタイプ:冷却剤コイルは直接接触熱交換のために冷却水タンクに浸透します.
4. 拡張バルブ
機能: 圧縮および減圧,高圧液体冷却剤を低温および低圧湿気蒸気に変換する.
タイプ:熱膨張弁 (外側バランス) または電子膨張弁,精密な流量調整

2.補助部品
1.ドライフィルター
システムブロックを防ぐために冷却剤の汚れと湿度をフィルターします.
2. 油分離機
コンプレッサーから放出された冷却剤と潤滑油を分離して,潤滑油がコンプレッサーに戻るようにします.
3. 視力ガラス
冷却剤の流量状態とシステムの水分量を観察する.
4. 安全保護装置
高低圧保護,過負荷保護,防凍保護などを含めて,システムの安定した動作を確保します.

3水循環システム
1.冷却された水の循環
水ポンプ:蒸発器とユーザー端間に冷却水を循環させる.
冷却タンク: 冷却水を貯蔵し,システム圧力をバランスします.
2.冷却水循環
冷却塔:冷却水の温度を冷却水を蒸発して冷却効率を維持します.
冷却水ポンプ:冷却水を圧迫して冷却塔と冷却コンデンサーの間に循環させる.

4制御システム
電子制御モジュール
PLCやマイクロプロセッサーを統合して,温度,圧力,流れの自動調整と故障診断を実現します.
多モード操作をサポートする (変頻速度調節,省エネモードなど).
2.センサーと機器
水温,圧力,電流などのパラメータを監視し,制御センターにリアルタイムフィードバックを提供します.

5. テクニカルパラメータ

特徴:

1高いコストパフォーマンス:顧客の製品ポジショニングと開発戦略に基づいて,経済的な手頃な価格を基礎として,私たちは最高のコストパフォーマンスを達成します.
2高度な自動化された工業機器とともに,設備の先進的で細心の設計コンセプトは,現代的で先進的な企業のイメージを展示しています.
3生産能力が高く,現在の生産要件を満たし,将来の生産増加と品質向上のニーズを考慮して開発の余地があります.
4. 品質の遵守はISO900品質管理システムに厳格に準拠しており,設備の設置のあらゆる細部が厳格に管理されています.
