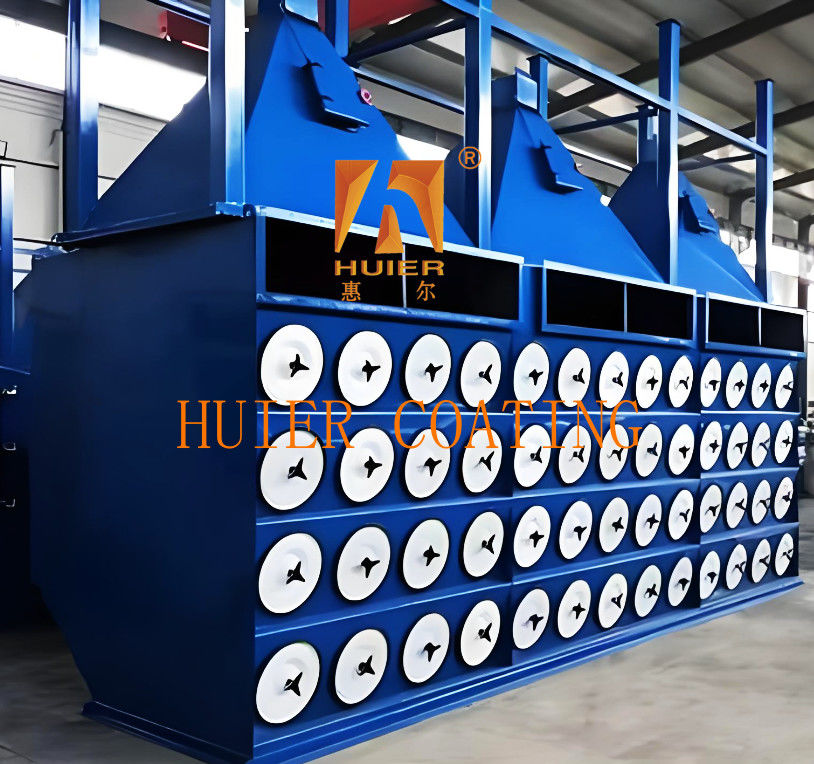

産業環境における粉塵ろ過および浄化のための革新的なアクセサリー

機器の説明:

1. 動作原理
粉塵ガスの処理：粉塵ガスは空気入口から入り、粗い粒子は重力によって灰ホッパーに沈殿し、細かい粉塵はフィルターカートリッジの表面に均一に付着します。
浄化されたガスはフィルターカートリッジを通過して清浄空気室に入り、ファンから排出されます。
ろ過段階：表面ろ過：粉塵が緻密な粉塵層を形成し、その後の粒子を遮断します。
深層ろ過：サブミクロン粒子は、拡散と静電吸着によって繊維の隙間を通過して捕捉されます。
清浄と再生：圧力差が閾値に達すると、パルスバルブが加圧空気流（0.6〜0.7MPa）をトリガーしてフィルターカートリッジに衝撃を与え、粉塵層を剥離させます。
清掃後、粉塵は灰ホッパーに落下し、フィルターカートリッジは通気性を回復します。
‌3. 技術的パラメータと性能‌
‌ろ過効率‌：0.5μm以上の粉塵除去率≥99.5%‌; ‌風量‌：単一ユニットの容量は2000m³/h以上で、大風量組み合わせ設計をサポート‌; ‌耐熱性‌：従来のフィルターカートリッジの耐熱性≤120℃、特殊材料（PTFEなど）は260℃に達する可能性があります‌; ‌耐用年数‌：フィルターカートリッジの寿命≥2年、機械全体の設計寿命≥20年‌。
‌4. 適用シナリオ‌
‌産業分野‌：自動車製造、金属加工、化学工業、セメント、家具スプレーなどの高粉塵濃度シーン‌; ‌特殊な作業条件‌：溶接煙、スプレー粉末回収、防爆環境（帯電防止フィルター材を装備）‌。 ‌5. 設置とメンテナンス‌
‌設置要件‌：十分なメンテナンススペースを確保し、フラワープレートの穴のずれは≤±0.1mm、ノズルとフィルターカートリッジの同心度のずれは<1mm‌;
圧縮空気パイプラインには、水分離器を装備する必要があり、圧力は0.4〜0.6MPaで安定しています‌。
‌メンテナンスポイント‌：フィルターカートリッジの損傷/緩みを定期的に確認し、灰ホッパー内の粉塵の蓄積を清掃します‌;
水分離器を清掃し、パルスバルブダイヤフラムなどの摩耗部品を6か月ごとに交換します‌。
‌6. 環境保護と安全性‌
排出濃度≤10mg/m³、GB16297-1996規格に適合‌;
防爆装置、過熱保護、PLC故障警報システムを構成し、過酷な作業条件下での安全な操作を保証します‌。
モジュール設計とインテリジェント制御により、フィルターカートリッジ集塵機はエネルギー消費を大幅に削減し（従来の機器と比較して30％〜50％の省エネ）、多様な生産ニーズに対応できます‌。

主な構造とコンポーネント:

‌1. ボックスシステム‌
ボックス：鋼板（厚さ≥4mm）で溶接され、フィルター室、清浄空気室、灰ホッパーを含み、-8000Paの耐圧性を持ち、密閉性と構造的安定性を確保します‌。
灰ホッパーは底部に配置され、側壁の傾斜角度は≥60°で、粉塵の沈降に便利で、ロータリーバルブまたはスクリューコンベアを装備して灰の集中排出を行います。
‌流量ガイドデバイスと空気流分配プレート‌：空気入口に流量ガイドデバイスが設置され、粉塵を含むガスは空気流分配プレートを介して均等に分散され、局所的な流量が過剰になりフィルターカートリッジの摩耗を引き起こすのを防ぎます‌。
‌2. フィルターカートリッジアセンブリ‌
フィルターカートリッジ材料‌：一般的に使用されるポリエステル繊維、PTFEコーティング、ガラス繊維またはナノファイバーで、微孔構造を持ち、0.3〜20μmの粉塵粒子を効率的に捕捉でき、ろ過効率は≥99.9%‌です。
フィルターカートリッジ構造：折り畳み設計（星型またはハニカム）、単一フィルター面積は20〜30μm（従来のバッグの3〜5倍）、フラワープレートに垂直に設置して清掃効果を最適化します。
上部カバー、金属フレーム、プリーツフィルター材、ベースで構成され、内部および外部の金属フレームで支えられ、安定した構造を確保します。
‌3. クリーニングシステム‌ ‌ パルスジェットデバイス‌：圧縮空気（圧力0.4〜0.7MPa）がパルスバルブとベンチュリ管を介してフィルターカートリッジの内壁を逆方向に吹き付け、フィルターカートリッジを膨張、変形させ、粉塵を剥離させます。 ‌ ‌ オフライン三状態クリーニング（ろ過、クリーニング、静止）をサポートし、クリーニング中の「再吸着」現象を低減します。 ‌ ‌ 制御システム‌：PLCはクリーニングサイクルを自動的に調整し、トリガー条件にはタイミング制御または圧力差モニタリング（閾値800〜1500Pa）が含まれ、エネルギー消費とろ過効率のバランスを取ります。 ‌ ‌ ‌4. 補助システム‌
‌ファン‌：負圧を生成して、粉塵を含むガスの流れを誘導します。 一部のモデルには、さまざまな作業条件のニーズに対応するために、可変周波数速度調整可能なファンが装備されています。
‌電子制御装置‌：圧力、温度センサー、故障警報システムを統合して、機器の動作状態をリアルタイムで監視します‌。
‌5. その他の主要コンポーネント‌
‌入口/排気ダクト‌：入口ダクトには、ガス流量を制御するための空気流調整装置が含まれています。排気ダクトは、浄化されたガスを外部環境に排出します‌。
‌シール構造‌：ボックスとフィルターカートリッジの接続には、高精度フラワープレート（穴のずれ≤±0.1mm）を使用し、気密性を確保します‌。
モジュール設計とインテリジェント制御により、フィルターカートリッジ集塵機は、溶接、スプレー、製薬製造などのさまざまな産業シナリオに適した、コンパクトな空間で効率的な粉塵除去を実現します‌。

特徴:

1.高いコストパフォーマンス：顧客の製品ポジショニングと開発戦略に基づいて、経済的な手頃さを基盤とし、最高のコストパフォーマンスを実現します。
2.機器の高度で細心の注意を払った設計コンセプトと、高度に自動化された産業機器は、近代的で先進的な企業のイメージを示しています。
3. 高い適応性を持ち、現在の生産要件を満たし、開発の余地を残し、将来の生産量の増加と品質の向上のニーズを考慮しています。
4.品質コンプライアンスは、ISO900品質管理システムに厳密に準拠しており、機器全体の設置のすべての細部が厳密に管理されています。
