ホーム > 製品 > 吊りコンベヤーシステム > 完全に閉じられた粉末流通とあなたの効率を最大化する吊り込み輸送システム

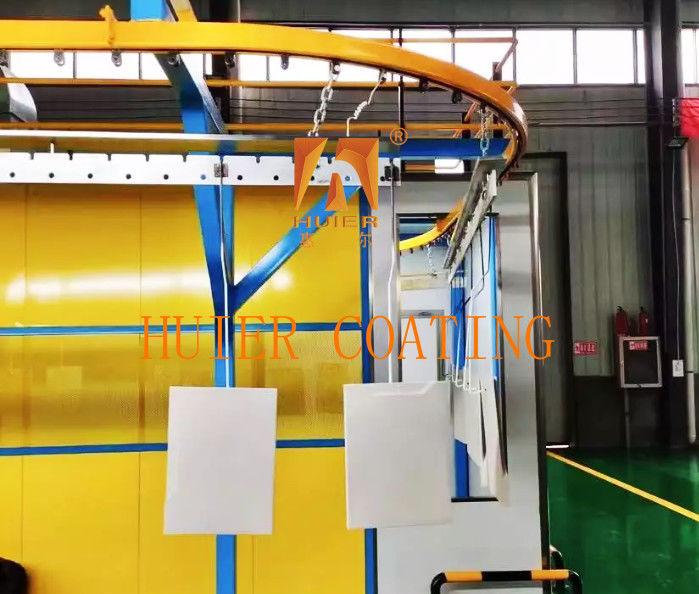

完全に閉じられた粉末流通とあなたの効率を最大化する吊り込み輸送システム

製品詳細

支払いと送料の条件

お問い合わせ
ハイライト:
完全に閉じられた粉末流通とあなたの効率を最大化する吊り込み輸送システム

設備の説明:



自動噴霧ライン
テクノロジー機能: 反射噴射銃 + 自動上げシステム 精密な軌道の制御 完全閉ざされた粉末循環
適用可能なシナリオ:通常の作業部品 (金属プレート/ファイルキャビネット/シャーシなど) の効率的なスプレー
技術的優位性比較 (従来の手動ラインと比較)
+ 噴射経路の繰り返しの精度は300%増加
粉末廃棄物 45% 減少
+ 10 の事前設定されたプロセスレシピの自動呼び出しをサポートします



主な構造と構成要素:



中核構造と部品説明
(モジュール式設計.ISO 9001-2025のプロセス基準に適合する)


I. 主なフレーム構造
部品の技術パラメータ/機能説明
ガントリー回転フレーム 全鉄筋構造,扭曲硬さ ≥5×104 N·m/rad
精密ガイドレール 線形モーター駆動,位置位置を繰り返す精度 ±0.3mm
二重ステーションスライド 交替噴霧設計,理論拍数 15秒/パーツ


II. 噴射実行システム
知的な反射噴射銃グループ
6軸連結ロボットアーム (最大走行 X軸8m,Z軸2.5m)
高電圧電磁発電機 (80kV 常電圧出力,応答時間 <0.1s)
調整可能な回転ノズル (原子化角度30°-90°自動調整)
粉末供給システム
▶ 二重タンク の 流体化 床粉 供給 (色 変化 時間 ≤8 分)
▶ サイクロン回収装置 (粉末回収率 ≥92%)
▶ パルスバックフラッシュフィルター (フィルタレーション精度0.3μm)


自動制御システム
PLC メイン制御ユニット:CAD軌道のインポートをサポート (DXF/STEPフォーマットと互換性)
3D 視覚位置付け: レーザースキャン 工品の輪郭,精度 ±0.5mm
エネルギー消費の最適化モジュール:スプレー銃のストローを動的に調整し,エネルギー節約率 ≥18%


IV.主要パフォーマンス指標

プロジェクト パラメータ規格
噴霧効率 60-80m2/h (作業部品の複雑さによって)
フィルム厚さの均一性 平面のCV値 ≤8%
VOC 排放濃度 ≤15mg/m3 (RTO焼却データ)
エネルギー消費量 0.25〜0.38kW·h/個 (リサイクルを含む)



特徴:



1高いコストパフォーマンス:顧客の製品ポジショニングと開発戦略に基づいて,経済的な手頃な価格を基礎として,私たちは最高のコストパフォーマンスを達成します.
2高度な自動化された工業機器とともに,設備の先進的で細心の設計コンセプトは,現代的で先進的な企業のイメージを展示しています.
3生産能力が高く,現在の生産要件を満たし,将来の生産増加と品質向上のニーズを考慮して開発の余地があります.
4品質の遵守は ISO900 品質管理システムに厳格に準拠しており,設備の設置のあらゆる細部が厳格に管理されています.



完全に閉じられた粉末流通とあなたの効率を最大化する吊り込み輸送システム 0
